Определение горизонтальных смещений сооружений

Определение горизонтальных смещений сооружений

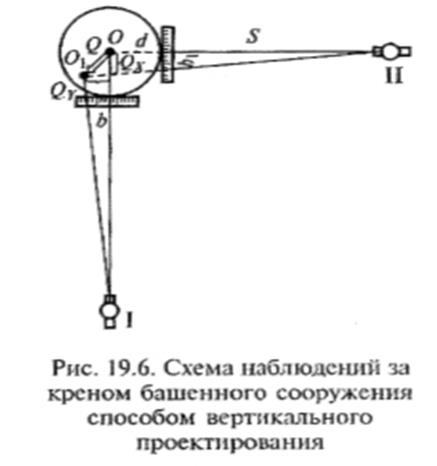

Створный способ. Горизонтальные смещения сооружений определяют створным и тригонометрическим способами. Опорные наблюдательные пункты располагают вне сооружений, и по возможности в наиболее устойчивых местах. Для контроля эти пункты привязывают к незыблемой основе. В каждом цикле наблюдений проверяют на устойчивость наблюдательные пункты. Если при этом выявится, что их положение изменилось на величину, превосходящую предельную ошибку их определения, то в измеренные смещения вводят соответствующие поправки.

Створный способ применяют на прямолинейных плотинах, мостовых переходах, подпорных стенках и других сооружениях, где имеется возможность установить наблюдаемые точки в одиночный створ и расположить их приблизительно на одном уровне. Створные наблюдения могут быть выполнены или способом измерения малых (параллактических) углов, или способом подвижной марки. В первом способе, установив оптический теодолит или алиниометр с окулярным микрометром в наблюдательном пункте 1, а неподвижную визирную цель — в пункте 2, измеряют несколькими приемами угловое отклонение от створа 1—2 каждой из наблюдаемых точек. В способе подвижной марки измеряют непосредственно величину А. Для этого подвижная марка снабжена микрометренным винтом. Отсчет по шкале винта, когда ось симметрии визирной цели проходит через центр знака, называется местом нуля марки и определяется при помощи теодолита вращением марки вокруг основной оси на 180°.

Аренда недвижимости

аренда недвижимости

Последнее время, всё актуальнее становятся вопросы аренды недвижимости. Купить себе новую квартиру, тем более в крупных мегаполисах, способен только сравнительно маленький процент россиян. Поэтому, аренда квартир новослободская является наиболее оптимальным и приемлемым вариантом начать отдельную от родителей жизнь для большинства молодых семей. К тому же вопрос аренды квартир поднимается при обсуждении миграции населения. Всё больше людей стараются найти работу в крупных городах, как Москва и соответственно присматривают в аренду квартиру хотя бы в ближнем подмосковье.

При наблюдениях подвижную марку устанавливают на створном знаке и по сигналу наблюдателя ее визирную цель микрометренным винтом передвигают дальше до полного совмещения вертикальной оси этой цели с коллимационной плоскостью теодолита, ориентированного по створу 1—2. Взяв при этом отсчет по шкале микрометренного винта и отняв от него место нуля, находят величину смещения наблюдаемой точки от створа. Такие определения в каждой точке повторяют 3—5 раз и из них образуют среднее.Для уменьшения влияния ошибки визирования при длинных створах как в способе подвижной марки, так и в способе измерения параллактических углов применяют особые схемы и программы наблюдений: частей створа и последовательных створов.Определение производят в прямом и обратном направлениях, придерживаясь установленного правила знаков.

С наибольшей ошибкой в программе частей створа определяется смещение средней точки. Под влиянием этой ошибки в значительной мере понижается точность определения смещений точек, близко расположенных к средней точке (во второй и третьей четвертях). При измерениях в обратном направлении общий вид формул для определения смещений сохраняется тот же. Точность среднего результата из прямого и обратного измерений повышается примерно на 1/2. В программе последовательных створов смещение относительно общего створа 1—2 измеряют только для точкой. Затем инструмент переносят в эту точку, устанавливая его вместо марки, и относительно створа 1—2 измеряют смещение точки 2, Инструмент переносят в точку 2 и относительно створа 2—2 измеряют смещение точки S и т. д. Дойдя до конечной точки, производят измерения в обратном направлении, т. е. относительно створа II—I наблюдают смещение точки 7; перейдя с инструментом в эту точку, от створа 7—1 находят смещение точки 6 и т. д. Таким образом, в этой программе инструмент последовательно устанавливают на все наблюдаемые точки створа, ориентируют по конечному наблюдательному пункту и относительно последовательно изменяемого створа измеряют смещения ближайших по ходу наблюдаемых точек. Программа последовательных створов обеспечивает более высокую точность определения смещений и более равномерное распределение весов измерений в средних результатах.

Тригонометрический способ

Тригонометрический способ

Тригонометрический способ. Тригонометрический способ в виде триангуляции и различного рода засечек применяют для определения смещений арочных плотин и других сооружений, особенно в горных районах. Наблюдаемые точки сооружения могут быть расположены на разной высоте, их или включают в триангуляционную сеть, если на них можно встать с инструментом, или определяют прямыми засечками. Так как наблюдательные пункты обычно располагаются недалеко от сооружения и сами могут быть подвержены смещениям, в сеть дополнительно включают ряд надежных пунктов, установленных вне деформационной зоны. Иногда для контроля всей сети в каждом пункте еще измеряют три-четыре направления на твердые удаленные пункты. В каждом цикле наблюдений производят уравнивание всей сети и вычисляют полученные координаты наблюдаемых точек. По разностям определённых координат между циклами и определяют плановое смещение сооружения.

Для измерений деформаций больших сооружений иногда применяют комбинированный створно-тригонометрический способ, т. е. наблюдения за взаимным смещением точек на сооружении производят створным способом, а устойчивость самих наблюдательных пунктов проверяют включением их в триангуляционную сеть. В потернах смещения могут быть измерены струнно-оптическим способом, при этом подвешенная струна опирается на особые поплавки. Наблюдения за смещениями основания плотины выполняют при помощи так называемых обратных гидростатических отвесов, построенных в вертикальных шахтах. Нить (инварная проволока) обратного отвеса укрепляется в основании плотины. Верх нити приделывают к системе шаров или торов, плавающих в жидкости и натягивающих нить в отвесном направлении. При смещении основания плотины перемещается и якорь нити и соответственно верхняя осевая точка плавающей системы. Величину этого верхнего перемещения измеряют при помощи микроскопа относительно не зависимых от отвеса осей координатного столика. Для определения абсолютной величины смещения необходимо знать перемещение координатного столика, которое может быть найдено из тригонометрических наблюдений. Смещение плотины может быть также определено проложением полигонометрического хода с высокоточным измерением его сторон и углов.
