Обследование зданий и сооружений

Обследование зданий и сооружений

После установки части каркаса возводимого сооружения и временного закрепления конструкций, геодезистом монтирующей организации производится промежуточная съемка с оформлением исполнительной схемы, в которой фиксируются:

отметки колонн по башмакам; по подкрановым балкам и консолям для ригелей; смещение колонн с осей фундамента; отклонение колонн от вертикали; разворот колонн в плане; прогибы колонн в вертикальной плоскости.

Промежуточная съемка

По данным промежуточной съемки производится выверка смонтированных конструкций. Для этого колонны устанавливаются монтажником на проектную отметку, затем устраняются недопустимые смещения их с осей фундаментов, и, в последнюю очередь, колонны - приводятся в вертикальное положение в пределах установленных допусков.

Промежуточная съемка

При возникновении сомнений о качестве проводимых строительных работ, здесь вы можете заказать комплексное обследование зданий и сооружений, как строящихся, так и построенных. Квалифицированные специалисты компании ЖилПромПроект проведут все работы в короткие сроки с выдачей всех требуемых заключений.

Операция выверки колонн по отметкам отпадает при установив стальных колонн на фундаменты, доведенные до проектной отметки, и, на заранее выверенные опорные плиты, а также при установке колонн из сборного железобетона в фундаменты стаканного типа, в которых сделана подливка до проектной отметки. Стяжка и выверка подкрановых балок производится после окончательной выверки и закрепления колонн.

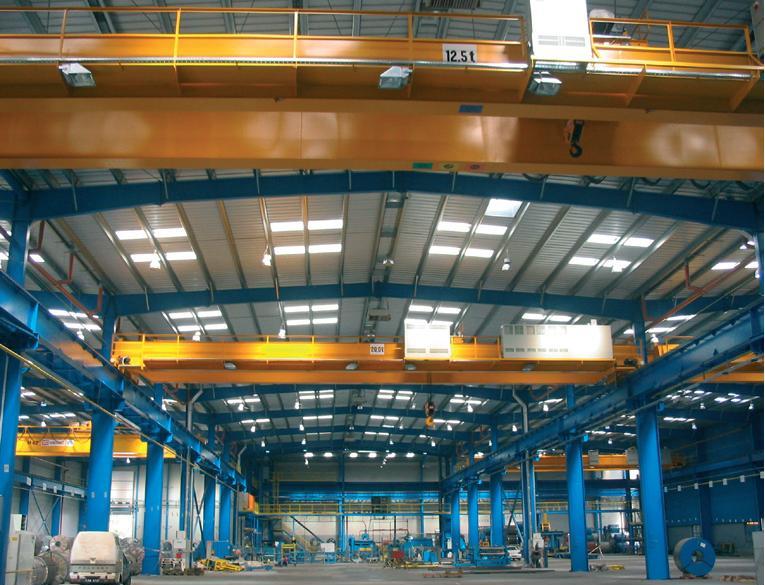

Подкрановые балки

При съемке положения подкрановых балок теодолитом или нивелиром на одной нитке в пролетах пробивается линия горизонтальной нивелировки и определяется отклонение колонн от оси прикладыванием рейки к грани колонн. За начальную и конечную точки стяжки подкрановых балок берется ось подкрановой балки на первой и последней колоннах.

Подкрановые балки

Горизонтальная нивелировка и пробивка оси при больших про-подкрановых балок производятся с промежуточных стоянок, обязательной наводкой вертикальной сетки теодолита на конечную точку, нанесенную на проверяемый уголок последней колонны.

В начале и конце пролета рулеткой переносятся по проектным размерам точки с первой нитки подкрановой балки на вторую (на приваренные к колоннам уголки (маяки). Над точками центрируется и наводится сетка нитей теодолита (нивелира), а также определяется расстояние до грани колонн от этой оси.

От осей, пробитых по схеме с учетом проектных размеров и габаритов крана, фактического положения колонн на уровне новых балок определяются размеры до грани колонн. Заданные размеры расположения подкрановых балок от граней колонн отмечаются на схеме, по которой устанавливают балки на место. Дополнительном контролем служит промер рулеткой расстояния между осями подкрановых балок и колонн в пролете.

Установка подкрановых рельсов производится по указанной выше схеме также с обязательным контролем пролета рулеткой.

Высотные отметки подкрановых балок в пролете проверяются нивелиром. По данным нивелировки, нанесенной на схему, и допускаемым СНиП отклонениям определяется толщина подкладок, используемых на консолях колонн для поднятия балок в проектное положение.

Замер подкрановых балок по высоте делается по наивысшей отметке одной из балок.
