Монтаж сборных конструкций и плит перекрытия

Монтаж сборных конструкций и плит перекрытия

Основные продольные и поперечные оси фундаментов должны быть разбиты, проверены и надежно закреплены до начала производства земляных работ.

Особое внимание должно быть уделено выноске осевых знаков в такие места, чтобы ими свободно можно было пользоваться (устанавливать над ними теодолит) и где бы они не были уничтожены при производстве земляных работ.

Осевые створы необходимо вынести и отметить яркой краской на стенах зданий, на забетонированных ранее фундаментах и т. п. Составляется исполнительный чертеж разбивки и крепления основных осей, на котором показываются и все вспомогательные разбивочные точки и знаки с плановыми промерами до них.

От основных знаков, закрепленных бетонными или деревянными столбами, на бровки котлована теодолитом выносятся осевые точки и закрепляются металлическими штырями или деревянными кольями. Над ними или на расстоянии 1—1,5 м от них устанавливаются деревянные обноски длиною около 1 м и на пришитые к обноскам доски с помощью теодолита переносятся оси и забиваются гвозди, к которым привязываются осевые струны. Столбики для обносок должны быть врыты в землю на глубину не менее 0,7—1,0 м.

После установки опалубки и анкерных болтов иногда производится съемка всех основных элементов опалубки и болтов и составляется исполнительный чертеж-схема.

Отметки верха болтов определяются нивелиром. На внутренних стенках опалубки нивелиром выносятся проектные отметки верха бетона, по которым нашиваются деревянные рейки. Низ рейки является проектной отметкой верха будущего фундамента. Если фундамент предназначается под сборную железобетонную колонну и верхняя часть его имеет форму стакана, то до начала бетонирования фундамента, кроме его габаритов, на опалубке должна быть нивелиром вынесена отметка дна стакана. Плиты перекрытия пустотные укладываются в соответствии с проектом. При возведении строений на территории Москвы и московской области, любые жб изделия, в том числе, плиты ПК, Плиты ПБ, Плиты НВ, необходимые при производстве большинства строительных работ, можно заказать у надёжного производителя-поставщика - Завода железобетонных изделий №1 города Москвы.

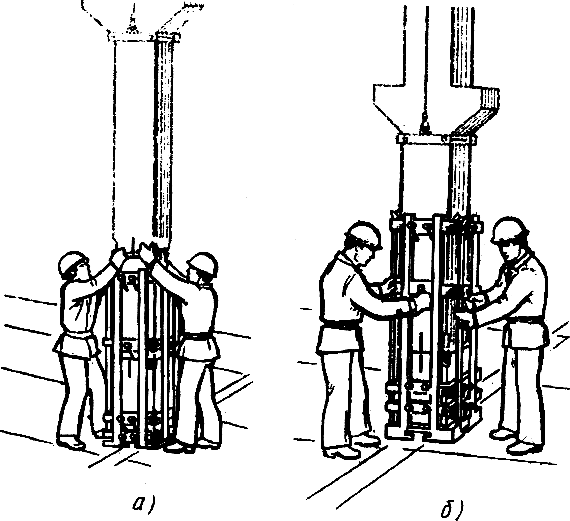

Монтаж колон

Монтаж колон

В случае соответствия натурных размеров проектным или при наличии расхождений в пределах допусков исполнительный чертеж передается монтажной организации для руководства при монтаже колонн или оборудования. Надежнее проверку вертикальности колонн производить двумя теодолитами.

Теодолиты устанавливаются по двум осям — продольной и поперечной. На обеих боковых поверхностях колонны до ее установки вверху и нанесены осевые риски и отмечены краской. Пересечения сетки нитей трубы каждого теодолита наводят на осевые риски фундамента и низа колонны, а затем трубу плавно поднимают до верхней осевой риски.

Вертикальность колонны устанавливается путем подбивки клиньев.

С помощью двух теодолитов устанавливаются обычно крайние в ряду колонны. Затем на вершине одной из крайних колонн, над осевой риской, устанавливают теодолит без штатива, наводят крест нитей на шпильку, установленную на оси другой крайней колонны, и все промежуточные колонны устанавливают по этому створу.

При монтаже фундаментов из сборных блоков или панелей целесообразнее струны натягивать не по осям фундаментов, а по их внутренним или. наружным граням, отстоящим на известном расстоянии от проектной оси фундамента.

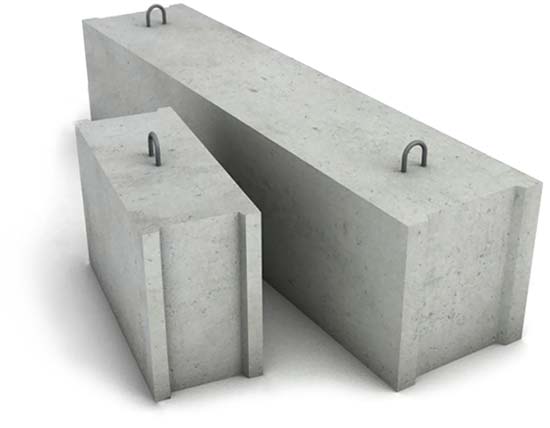

Фундаментные блоки

Фундаментные блоки

Проверку установки фундаментных блоков или панелей можно производить теодолитом. Для этого от осевого штыря, или гвоздя на обноске, отмеривают расстояние на 20—30 см больше, чем расстояние до наружной грани блока. В одной точке устанавливают теодолит, пересечение сетки нитей наводят на точку, отложенную на таком же расстоянии от оси в другом конце, и с помощью метровой рейки определяют расстояния до грани блоков.

До начала монтажа стеновых блоков или панелей верх фундамента должен быть тщательно пронивелирован и выровнен.

Установка стеновых блоков и панелей начинается, как правило, с углов здания по осям, нанесенным на фундамент. В первую очередь также могут монтироваться блоки и панели лестничных клеток в жилых домах. Между установленными панелями натягивается проволока, по которой устанавливаются все промежуточные блоки или панели.
