Исполнительные съемки строительства дома.

Исполнительные съемки строительства дома.

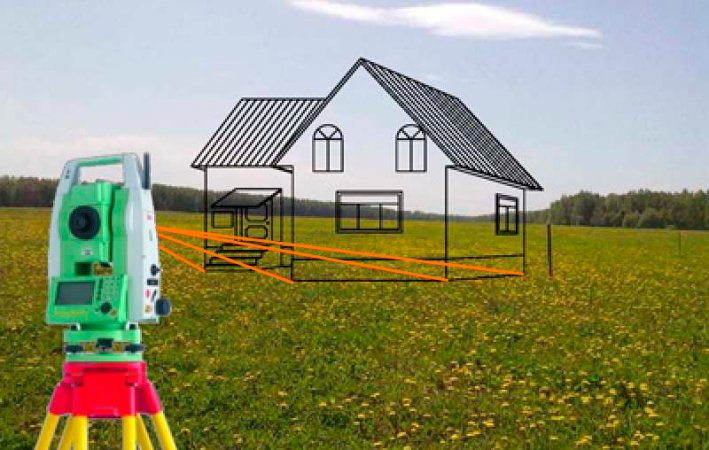

Исполнительные съемки ведут для установления точности с последующим перенесением проекта деревянного дома в натуру и выявления возможных отступлений, допущенных в процессе проведения строительства и определения фактических отметок и координат уже построенных объектов и систематизации других аналитических данных, важных для составления генеральных исполнительных планов.

Геодезическая основа

Исполнительные съемки обычно исполняют по мере завершения отдельных этапов общестроительных работ загородного деревянного дома. Геодезической основой для исполнительных съемок служат:

 Геодезическая основа

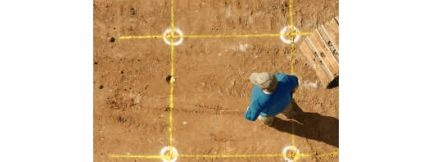

1) в пределах отдельно возведённых зданий, домов, установок — предварительно закрепленные оси фундаментов и определённая сеть рабочих реперов;

2) в пределах производства строительной площадки деревянного дома— пункты разбивочной основы, дополненные полигонометрическими и нивелирными ходами;

3) за пределами строительной площадки дома — пункты геодезического обоснования, разработанного в процессе изысканий для топосъемочных и трассировочных работ, а также предварительно специально проложенные теодолитно-нивелирные ходы.

Исполнительную съемку участка загородного дома обычно ведут с установленных пунктов геодезического обоснования преимущественно аналитическими способами: полярным способом, технологическими промерами по перпендикулярам и створам, использование линейных и угловых засечек. Отметки точек определяют применяя систему геометрического нивелирования от ближайших реперов.

Геодезическая основа и способы съемок по своей точности должны обеспечить на загородных и городских площадках составление исполнительного плана в масштабе 1 : 500.

Съемки загородного дома

Съемки загородного дома

При исполнительных съемках загородного дома, особое внимание уделяют скрытым сооружениям — котлованам, фундаментам, подземным трубопроводам, кабельным линиям, которые следует заснять до засыпки их землей.

Для подземных коммуникаций определяют координаты углов поворота, центры узловых колодцев, места пересечений с другими коммуникациями.

В фундаментах под деревянный дом определяют положение всех спроектированных закладных частей и их отметки, а также сверяют размеры строительных фундаментных блоков, проемов и т. д., отметки основания, верха, опорных площадок фундамента. В зданиях координируют углы и производят обмеры по периметру на уровне цоколя, производят поэтажные исполнительные съемки и фиксируют отклонение от проектного положения строительных элементов. На дорожных линиях проверяют элементы кривых, привязывают вершины углов поворота, точки пересечений и примыканий, центры стрелочных переводов железных дорог.
